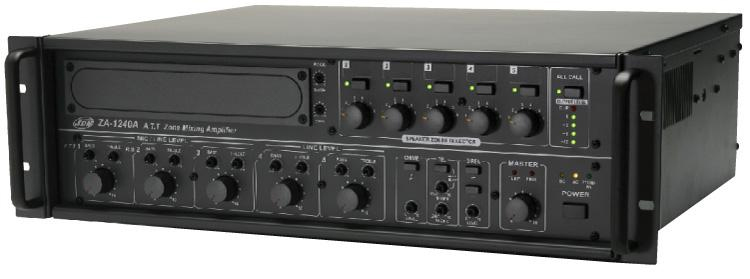

Усилитель трансляционный полный с зональными аттенюаторами Jedia JPA-1240A; JDM ZA-1240A

В 2016 году система речевого пожарного оповещения и трансляционного вещания МЕТА 7122, заменяется на модернизированную - МЕТА 7122 М. В наличии системы оповещения Соловей, и МЕТА 17820/17821



Jedia JPA-1240A- JDM ZA-1240A
Усилитель трансляционный полный с зональными аттенюаторами

ZA-1240А.pdf Руководство по эксплуатации

Усилитель трансляционный полный с зональными аттенюаторами Jedia JPA-1240A; JDM ZA-1240A

Описание трансляционного усилителя

  • Вход/выход с предварительного усилителя для соединения с другими усилителями мощности.
  • Приоритет микрофонных входов 1,2,3.
  • Фантомное питание для конденсаторного микрофона.
  • Входы 2,3 комбинированные (микр-лин).
  • Входы 4-5 линейные (RCA).
  • Вход 1 комбинированный (микр-лин) и для включения микрофонного пульта PTT-100 (Din-7).
  • Входной контроль (микрофонно-линейные входы 1~3).
  • Телефонный пейджинг и ночной вызов.
  • Выход на запись (RCA).
  • Регулировка Bass-Treble (100Гц, 10КГц).
  • Возможность встраивания модулей:
    • CDR-100 (CD/FM/AM тюнер),
    • CDP-100 (CD проигрыватель),
    • TP-100 (FM/AM тюнер),
    • DM-100 (цифровой модуль сообщений).

Опции

RR-100 (модуль для подключения микрофонных пультов). Модуль позволяет одновременно подсоединить до 3 микрофонных пультов с помощью сетевого кабеля (UPT-4) на максимальном расстоянии до 100 м.

Технические характеристики

Наименование

Величина

Выходная мощность

240 Вт

Рабочий диапазон частот (-3 дБ)

55 Гц - 16 кГц

Нелинейные искажения (1 кГц)

< 0,5%

Регулировка тембра

BASS : ±10 дБ (на 100 Гц)
TREBLE : ±10 дБ (на 10 кГц)

Чувствительность / Импеданс

MIC/LINE 1-3 : -50 дБ (2,45 мВ) 5 кОм балансный / -10 дБ (245 мВ) 5 кОм балансный
LINE 4-5 : -10 дБ (245 мВ) 15 кОм небалансный
TEL PAGING : -10 дБ (245 мВ) 5 кОм балансный
PACK INIT : -10 дБ (245 мВ) 10 кОм небалансный
REC OUT : 0 дБ (775 мВ) 3 кОм небалансный
PRE OUT : 0 дБ (775 мВ) 100 Ом небалансный
AMP IN : 0 дБ (775 мВ) 10 кОм небалансный

Отношение сигнал/шум

LINE : > 80 дБ (характеристика "А")
MIC : > 70 дБ (характеристика "А")

Выходное напряжение трансляционного выхода (АТТ ступень)

100/70/50/25/12,5/8,9 В

Сопротивление нагрузки на прямом выходе

4 Ом

Потребляемая мощность

630 Вт

Потребляемый ток при 1/8 ном. мощности (230 В)

1,4 А

Потребляемый ток при 1/3 ном. мощности (230 В)

2 А

Номинальный потребляемый ток (230 В)

3,2 А

Напряжение питания

230 В 50 Гц, +24В

Габаритные размеры

483 х 133 х 352 мм

Масса

14 кг

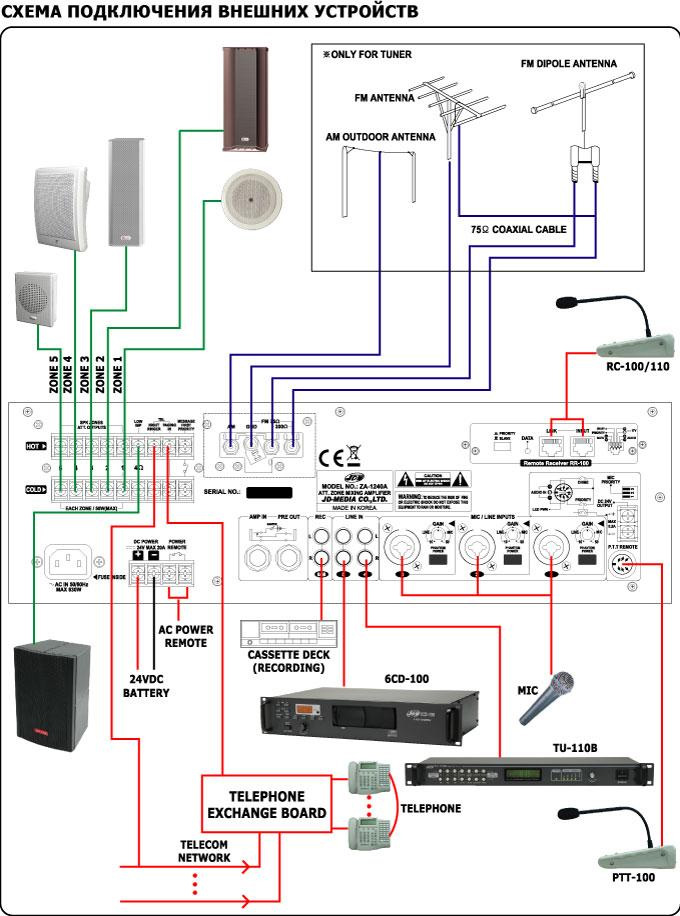

 Схема подключения внешних устройств
