Система речевого оповещения МЕТА 7122

В 2016 году система речевого пожарного оповещения и трансляционного вещания МЕТА 7122, заменяется на модернизированную - МЕТА 7122 М. В наличии системы оповещения Соловей, и МЕТА 17820/17821



Система речевого оповещения МЕТА 7122 M

7122М ПС.pdf  Паспорт МЕТА 7122 М.

7122М Серт.pdf  Сертификат МЕТА 7122 М.

Система речевого оповещения МЕТА 7122

7122ББ.pdf  Паспорт и инструкция по эксплуатации блока базового.

7122БР.pdf  Паспорт и инструкция по эксплуатации блока расширения.

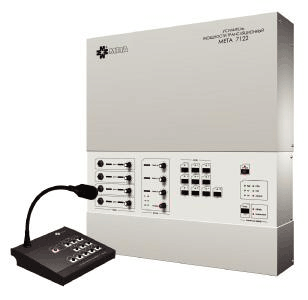

Фотография усилителя мощности трансляционного МЕТА 7122

Назначение

Система речевого оповещения МЕТА 7122 предназначена для использования в составе систем оповещения о пожаре при объединении с системой оповещения ГО и ЧС, диспетчерского и трансляционного вещания.

Усилитель системы имеет 9 коммутируемых выходов с суммарной мощностью 200 Вт и возможность подачи всей выходной мощности на выход "10" для озвучивания больших помещений или открытого пространства.

Система осуществляет общий автоматический и ручной контроль исправности трансляционных линий 1…9.

Технические характеристики

Наименование

Величина

Максимальная выходная мощность

200 Вт

Номинальное выходное напряжение

30 В

Вход (по убыванию приоритета)

ПО, ГО, ПДУ, ВХОД (ПДУ), МИКРОФОН, ЛИН1, ЛИН2, ЛИН3

Чувствительность по входам:
ГО
ВХОД (ПДУ)
МИКРОФОН
ЛИН1
ЛИН2
ЛИН3


775 мВ
245 мВ
2,5 мВ
775 мВ
775 мВ
245 мВ

Диапазон частот

20 - 12000 Гц

Диапазон регулировки тембра

ВЧ, СЧ, НЧ 15 дБ

Селектор выходов

на 10 зон

Напряжение питания

~220 В

Напряжение резервного питания

±24 В

Габаритные размеры УМТ

465 х 485 х 130 мм

Масса УМТ, не более

15 кг

Комплектность:

Наименование и условное обозначение изделий

Децимальный номер

Кол-во

Усилитель мощности МЕТА 7122 Блок базовый

ФКЕС 423125.057

1

Усилитель мощности МЕТА 7122 Блок расширения

ФКЕС 423125.057-01

0...1

Пульт дистанционного управления МЕТА 8515

ФКЕС 422413.005

1(2 - по заказу)

Блок резервного питания МЕТА 7712

ФКЕС 426491.063

1

Кабель ПДУ**

ФКЕС 434519.002

2 (3*)

Щиток пульта

ФКЕС 421342.044

1

Щиток пульта 01

ФКЕС 421342.044-01

1

Коммутатор ПДУ

ФКЕС 421342.043

1*

1).* Поставляется в комплекте с двумя ПДУ МЕТА 8515
2).** В комплекте с 1-м ПДУ кабель поставляется длиной 3м и 0,5 м с 2-мя ПДУ поставляется 2 кабеля - 3м и один кабель – 0,5м
3). При использовании между щитками кабеля (TASKER C187 8x2 D9) возможно разнесение ПДУ с усилителем до 100

Специально для учебных заведений разработана типовая схема построения системы оповещения. Она включает в себя усилитель, блок резервного питания МЕТА 7712, пульт дистанционного управления МЕТА 8515, уличные рупорные громкоговорители, акустические системы для классов и коридоров, шнуровой микрофон со стойкой типа "журавль", блок централизованного запуска для подключения усилителя к единой государственной системе предупреждения и ликвидации ЧС.

Система оповещения в данной комплектации позволяет:

  • воспроизводить записанную в энергонезависимую память фонограмму длительностью до 20 сек по сигналу от ППК системы пожарной сигнализации по трансляционным линиям 1…9;
  • производить трансляцию речевых и других сигналов оповещения ГО и ЧС по сигналам от БЦЗ по трансляционным линиям 1…9;
  • производить подачу спецсигнала  ВНИМАНИЕ ВСЕМ (СИРЕНА) и сигнала ГОНГ;
  • производить выборочное (по 9 зонам) или общее оповещение;
  • производить озвучивание мероприятий (семинаров, конференций, праздников и торжеств);
  • проводить трансляцию информационных, обучающих или музыкально-развлекательных программ;
  • использовать систему в качестве поисково-диспетчерской связи;
  • проводить озвучивание прилегающей территории.

Применение в объектовой системе оповещения о пожаре и чрезвычайных ситуациях в учебных заведениях

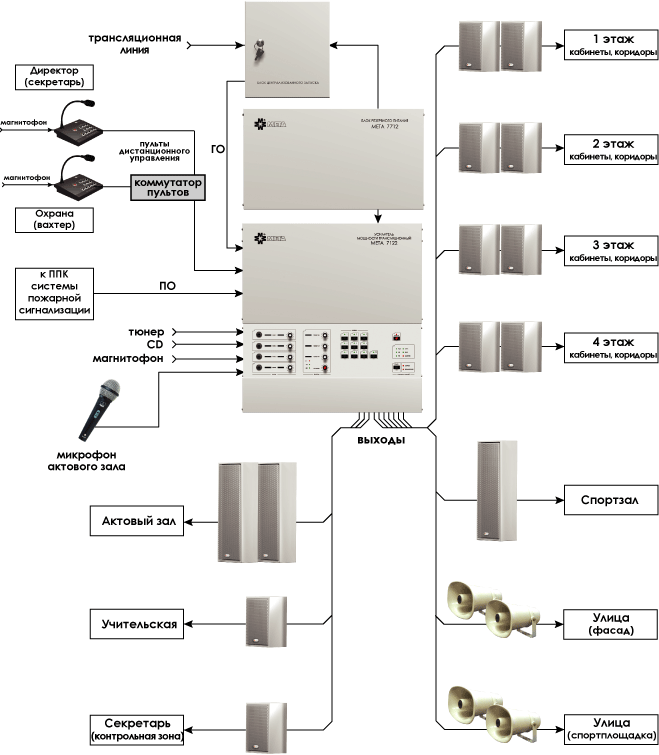

схема объектовой системы оповещения о пожаре и чрезвычайных ситуациях в учебных заведениях
