Блок согласования МЕТА 9207

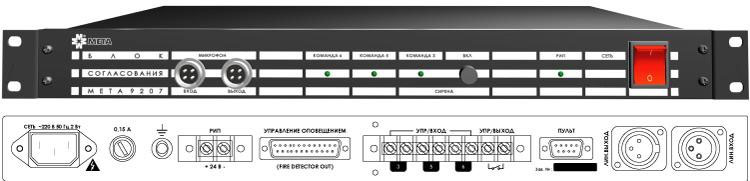

Фотография блока согласования МЕТА 9207

Назначение блока согласования

Блок согласования МЕТА 9207 предназначен для работы в составе аппаратуры систем оповещения.

Блок позволяет переключать комплекс аппаратуры в режим общего оповещения как местными сигналами управления (кнопка управления тангенты и кнопка включения сигнала «СИРЕНА» на лицевой панели Блока согласования), либо – командами удаленных устройств (пульта управления МЕТА 8510 (ПУ), блоков оповещения ГО и ЧС: команда «3» («ВНИМАНИЕ ВСЕМ»), команда «5» (включение трансляции), команда «6» (ОТБОЙ). В качестве сигнала «ВНИМАНИЕ ВСЕМ» используется встроенный генератор сирены.

Блок согласования совместим с оборудованием фирм «JEDIA» и «Inter M» и имеет для этого соответствующие разъемы.

Описание работы блока согласования

Блок согласования имеет несколько управляемых входов для подключения внешних источников звукового сигнала:

  • линейный симметричный вход «ЛИН.ВХОД» для подключения сигнала трансляции;
  • микрофонный вход «МИКРОФОН/ВХОД» для подключения микрофона с кнопкой управления (тангенты);
  • специальный вход «ПУЛЬТ» для подключения удаленного ПУ с кнопками управления микрофоном и генератором сирены БС и индикаторами включения линейного входа и генератора сирены Блока связи.

Блок имеет встроенный управляемый источник звукового сигнала (генератор сирены «ГЕН»).

Сигналы генератора сирены и линейного входа имеют приоритет над сигналом микрофонов при установке перемычки «ПРИОРИТЕТ» на плате Блока в положение «КОМ». При установке перемычки в положение «МИКР» приоритет присваивается сигналам входов «МИКРОФОН/ВХОД» и «ПУЛЬТ». При включении источника сигнала с большим приоритетом происходит автоматическое подавление сигнала источника, имеющего низкий приоритет. Подавляемый сигнал автоматически восстанавливается при отключении приоритетного сигнала.

Поступление сигнала любого источника сигнала на выход «ЛИН.ВЫХОД» Блока согласования сопровождается одновременным появлением того же сигнала, но с более низким уровнем, на контакте 2 разъема «МИКРОФОН/ВЫХОД», замыканием между собой контактов 3 и 4 разъема «МИКРОФОН/ВЫХОД», а так же – включением цепи однополярного коммутатора с диодной развязкой и токовой защитой, подключающего управляющее напряжение, подаваемое на контакт 25 разъема «УПРАВЛЕНИЕ.ОПОВЕЩЕНИЕМ/FIRE DETEKTOR OUT», к контактам 1?20 данного разъема.

Технические характеристики блока согласования

НаименованиеВеличина
Номинальное напряжение/сопротивление входов
«МИКРОФОН/ВХОД» (вход несимметричный)
«ЛИН.ВХОД» (вход симметричный)

2,5 мВ/600 Ом
0,775 В/10 кОм
Номинальное напряжение/сопротивление входов
«МИКРОФОН/ВЫХОД» (выход несимметричный)
«ЛИН.ВЫХОД» (выход симметричный)

2,5 мВ/600 Ом
0,775 В/10 кОм
Диапазон воспроизводимых частот при неравномерности АЧХ 3 дБ, не уже, по входам:
«МИКРОФОН/ВХОД»
«ПУЛЬТ»
«ЛИН.ВХОД»

200…12500 Гц
200…12500 Гц
50…16000 Гц
Коэффициент гармоник, не более0,5 %
Защищенность от невзвешенного шума (сигнал/шум), не менее60 дБ
Номинальное напряжение сетевого питания~187…242 Вт
Номинальное напряжение резервного источника питания+20…27 В/td>
Потребляемая мощность, не более2 Вт
Габаритные размеры, не более482х44х150мм
Масса, не более5 кг

Документация
