Снято с производства

Назначение

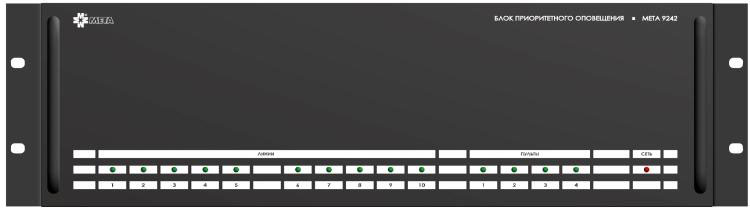

Блок приоритетного оповещения (далее БПО) служит для формирования приоритетных каналов оповещения, управляемых дистанционно. БПО предназначен для работы в системах аварийного, диспетчерского оповещения и в системах местного (объектового) вещания совместно с пультами диспетчера МЕТА 8565-5, МЕТА 8565-10 и МЕТА 8565-20 соответственно.

Дополнительные управляющие входы и возможность "врезки" в приоритетный звуковой тракт делают БПО незаменимым для согласования проектируемых систем оповещения с системами высшего приоритета (пожарного оповещения и оповещения ГО и ЧС).

Основной (неприоритетный) сигнал подается на входы каналов 1-5(10;20), либо на общий вход. В том случае, если вход какого-либо канала не задействован, то на него автоматически поступает сигнал, поданный на общий вход.

Приоритетный сигнал подается в каналы 1-5 (10;20) с пультов диспетчера, либо на вход "врезки" в приоритетный звуковой тракт "ВХОД ПРИОРИТЕТНЫЙ" с источников высшего приоритета, или блоков обработки сигнала пультов.

Переключение сигнала с неприоритетного на приоритетный на выходах каналов по выбранным направлениям происходит при включении режима передачи одного, или нескольких пультов диспетчера, либо по всем направлениям одновременно при управлении через приоритетный управляющий вход "УПР.ВХОД/ПРИОРИТЕТ" источником высшего приоритета.

Приоритетность между пультами диспетчера устанавливается переключателями под крышкой корпуса.

Гарантия изготовителя - 24 месяца.

Технические характеристики

Модель	МЕТА 9241	МЕТА 9242	МЕТА 9243
Номинальное напряжение коммутируемого звукогого сигнала	0,775 В	0,775 В	0,775 В
Номинальный диапазон рабочих частот тракта звукового сигнала	20 - 20000Гц	20 - 20000Гц	20 - 20000Гц
Количество приоритетных каналов	5	10	20
Количество подключаемых Пультов Диспетчера	1	1	1
Количество подключаемых Пультов Диспетчера при наличии платы расширения по входу	4	4	4
Тип линии связи	четыре витые пары(Rmax=50 Oм)
Максимальный ток нагрузки управляемого сетевого выхода "~220B/5A"	5А	5А	5А
Максимальный коммутируемый ток контактов слаботочного управляемого выхода	100 мА	100 мА	100 мА
Максимальный ток/напряжение контактов управляющего выхода каналов	30 мА/24 В	30 мА/24 В	30 мА/24 В
Тип управляющего устр-ва, подключаемого к зажимам "АВАРИЯ	Нормально-разомкнутый "сухой" контакт
Габариты	482х88х360мм	482х132х360мм	482х132х360мм
Масса	6 кг	7 кг	7 кг

Децимальные номера: ФКЕС 426491.072; ФКЕС 426491.011; ФКЕС 426491.003
